Projeto da cidade do Rio de Janeiro
localizaçao de nossos pontos pela barra jacarepagua e recreio
placa da fundaçao do predio que abriga o CCO
imagem interna de nosso centro de controle operacional localizada na CEDAE de jacarepagua
abaixo imagens do CPD (Centro de Processamento de Dados)
CCO
CCO (Centro de Controle Operacional )
Localizado na rua Henriqueta 107
pontos
ponto 1 EDA01
"Camisão"
Tubulação 500mm
Valvula 400mm / borboleta
Atuador Bernard
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)

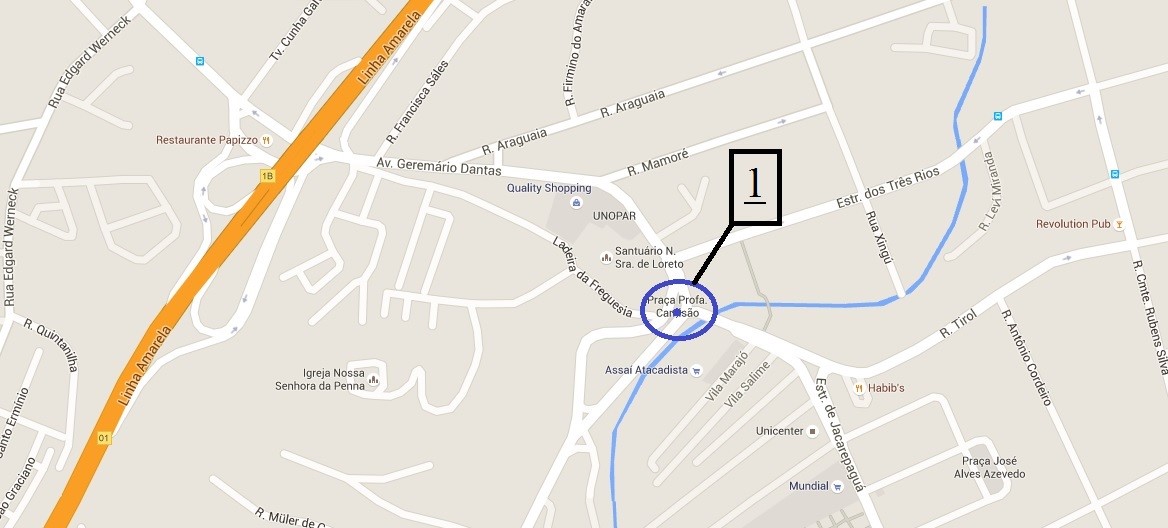

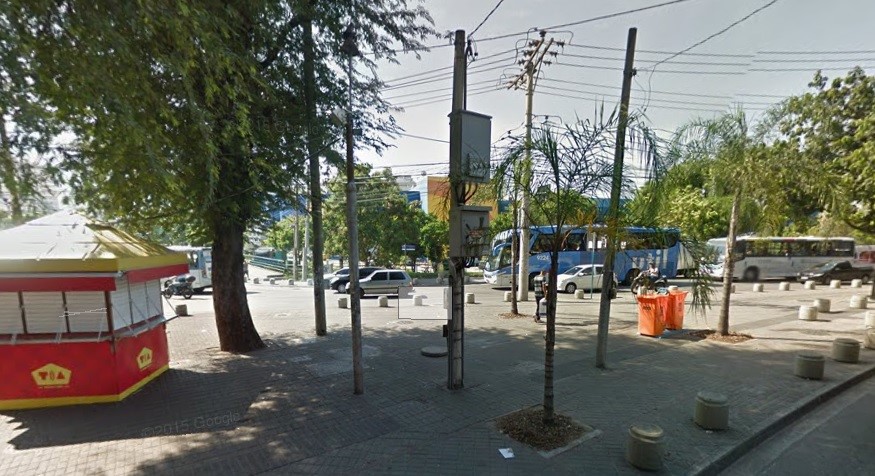

denominado Camisão , se localiza na praça Professor Camisao , o CLP se encontra ao lado da caixa da valvula no centro da praça
ponto 2 EDA 02

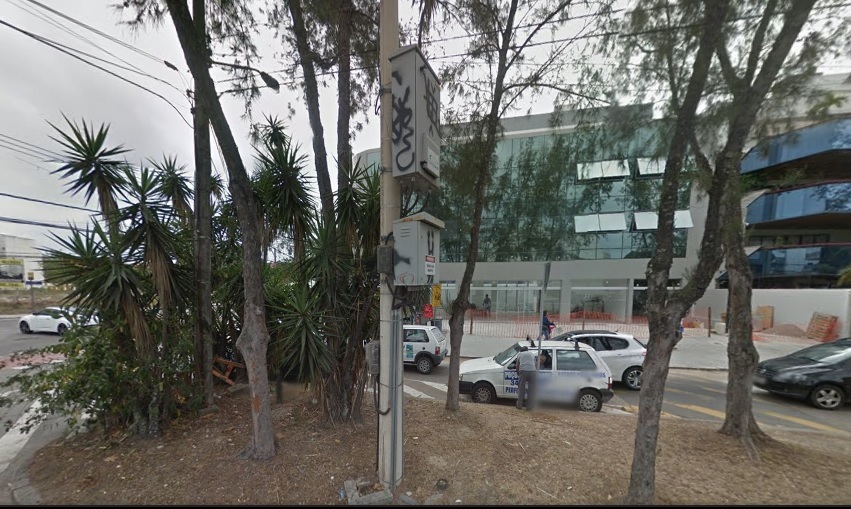

"Glaucio Gil"
Tubulação 200mm
Valvula 200 mm / fluxo
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
denominado glaucio gil , se localiza no canteiro central da Av. Genaro de Carvalho , no cruzamento com a rua Glaucio Gil , o CLP se encontra a 5 metros da esquina no canteiro sentral da pista sentido Barra
ponto 3 EDA03
"Barrinha"
Tubulação 500mm
Valvula 500mm / borboleta
Atuador Bernard
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)

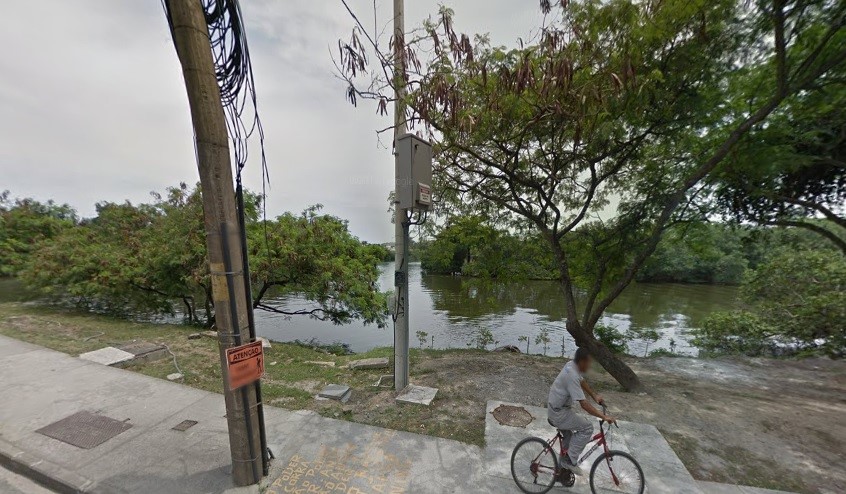

denominado Barrinha "Armando Lombardi" , se localiza na calçada da estrada da Barra da Tijuca anterior a ponte no sentido Av Min. Ivan Lins , o CLP se encontra no mesmo local
.jpg)
(imagem de 2014)
ponto 4 EDA4
"Abelardo Bueno"
temporariamente removido
ponto 5 EDA05
"Godofredo Vianna "
(Casa do Walter)
"Casa do Walter 1"
Tubulação by pass 600mm
Valvula 600mm / borboleta
Atuador Bernard
Sensor(es) de pressao (2)
o CLP se encontra no mesmo local
"Casa do Walter 2"
Tubulação 1500mm
Sensor ultrasonico de vazão nao invasivo
Energia fornecida por celulas solares Kyocera
Remota de comunicaçao propria
"Casa do Walter 3"
Tubulação 400mm
Sensor de vazao invasivo eletromagnetico
Energia fornecida por celulas solares Kyocera
Remota de comunicaçao propria

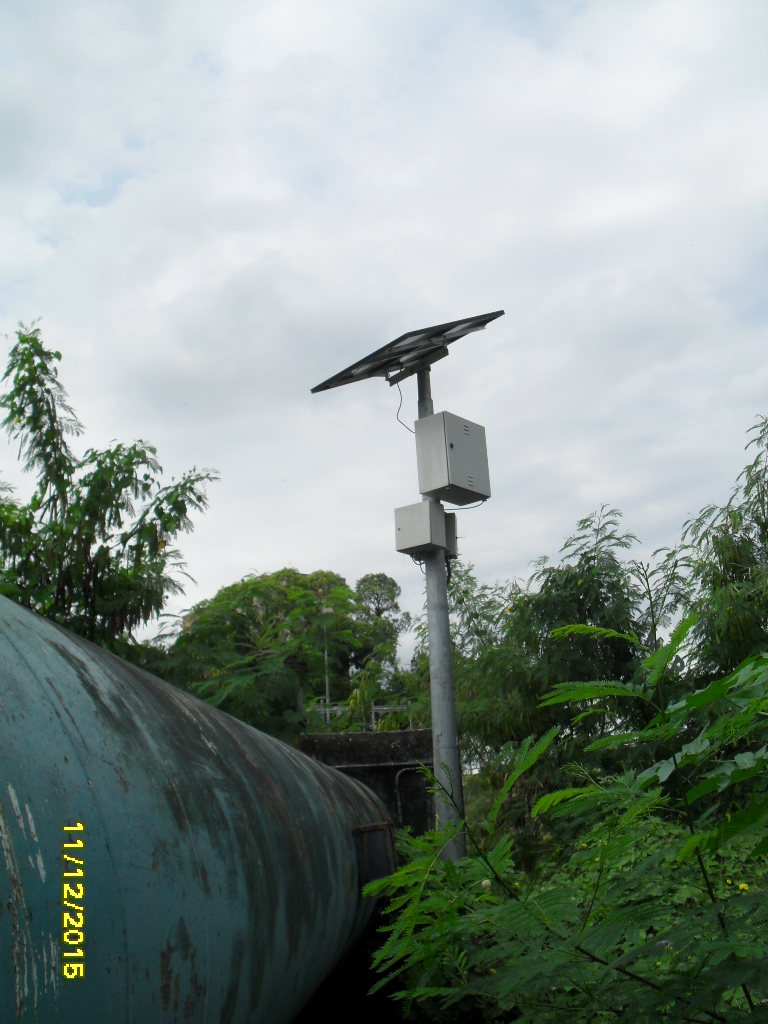

Este ponto denominado Casa do Walter, se divide em 3 partes , na primeira (Casa do Walter 1) existe uma valvula no by pass de 600mm, no tubo de 1500mm, que ajuda a regular o fluxo do mesmo, com mediçao de pressao a montante e a jusante do mesmo .Na segunda existe um medidor de vazao ultrasonico, que se localiza na outra margem do rio que corta a rua godofredo vianna. na terceira parte estamos instalando um medidor de vazao eletromagnetico na tubulaçao de 400mm que se localiza do outro lado da calçada (oposto ao by pass ) sentido tanque.
vale observar que estes pontos sao supridos pelo reservatorio de Urucuia
ponto 06 EDA06
"Barra Bali"
Tubulação 400 mm
Valvula 400 mm / borboleta
Atuador Bernard
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 07 EDA07

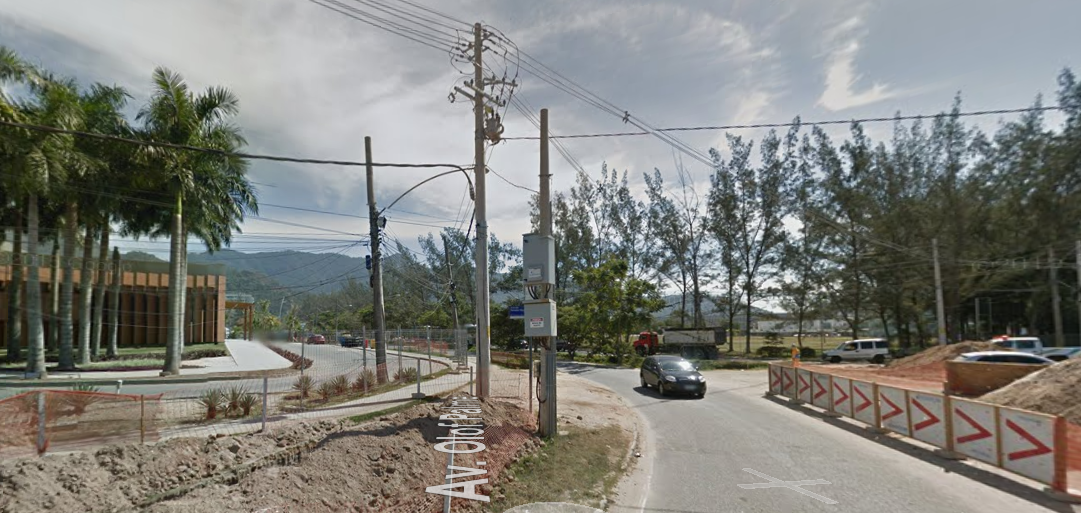

"Olof Palm"
Tubulação 600 mm
Valvula 600 mm / Borboleta
Atuador Bernand
Sensor(es) de pressao ()
Sensor(es) de vazão ()
ponto 08 EDA 08

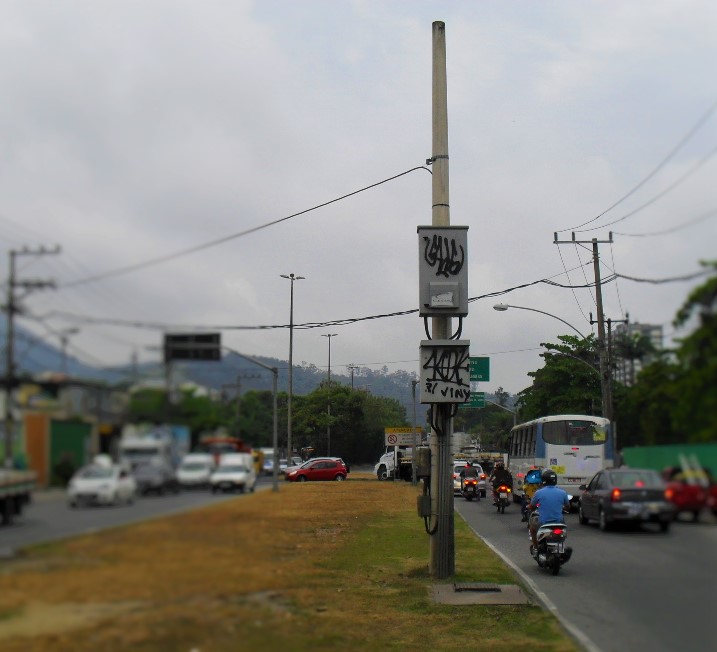

(os pontos "Araticum" e "Engenho d'agua" compartilham a mesma central)
" Engenho d'agua"
Tubulação 500 mm
Valvula 400 mm /
Atuador
Sensor(es) de pressao ()
Sensor(es) de vazão ()
ponto 9 EDA09
(os pontos "Araticum" e "Engenho d'agua" compartilham a mesma central)
"Araticum"
Tubulação 500 mm
Valvula 500 mm /
Atuador
Sensor(es) de pressao ()
Sensor(es) de vazão ()
ponto 10 EDA10
"Bandeirantes com M. Salazar"
ponto temporariamente removido

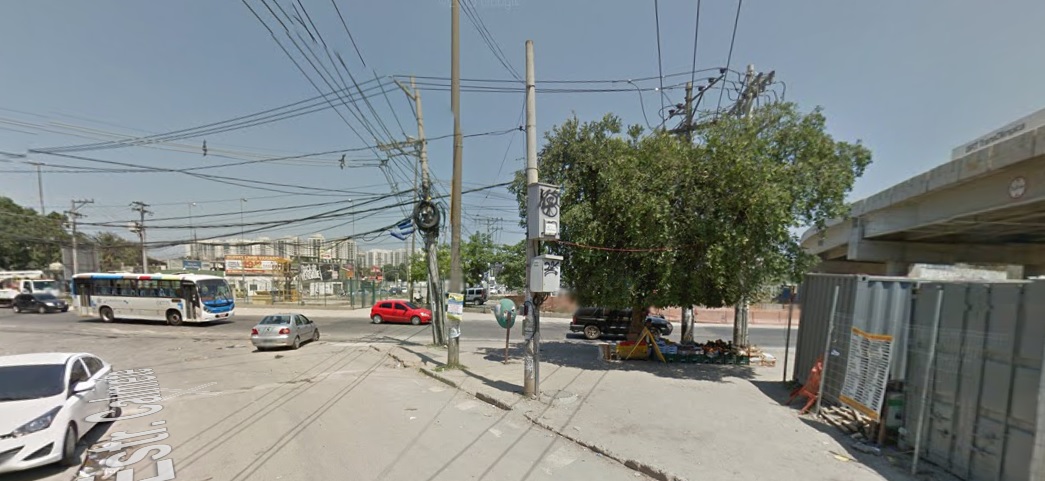

ponto 11 EDA11
"Calmete"
Tubulação 400 mm
Valvula 300 mm / fluxo
Atuador coester
Sensor(es) de pressao (2)
Sensor(es) de vazão ()
ponto 12 EDA12
"G de Carvalho com Gilka Machado"
Tubulação 200 mm
Valvula 200 mm /
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)

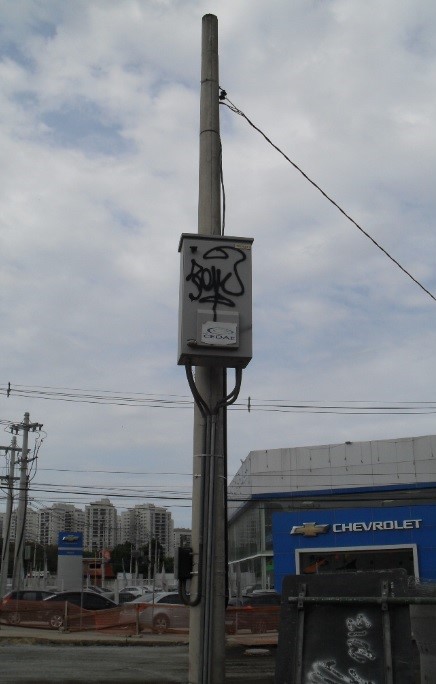

ponto 13 EDA13

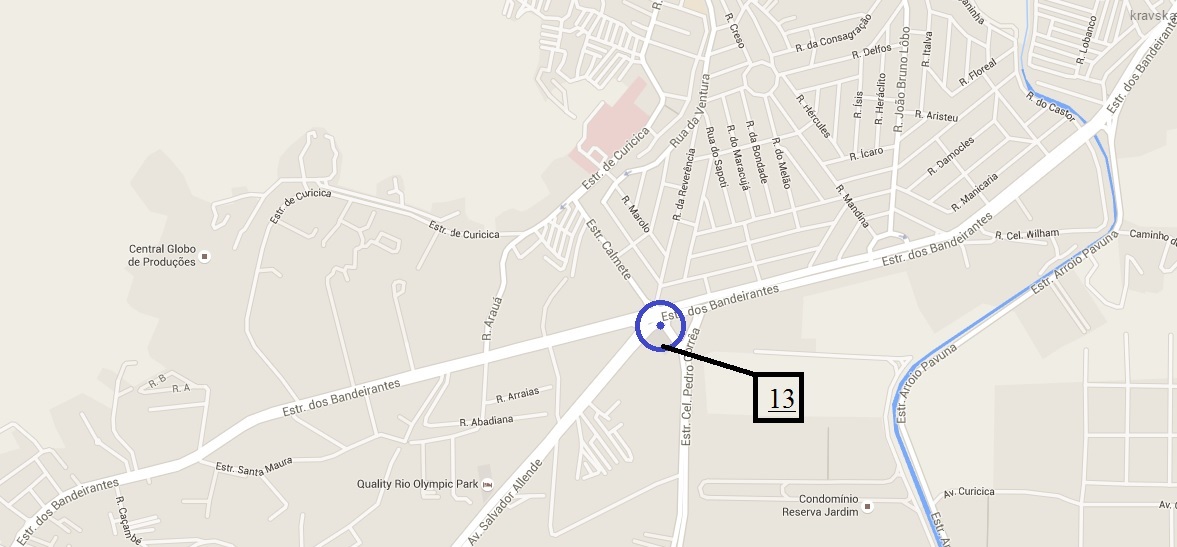

"Pedro Correa (Rio 2)"
Tubulação 500 mm
Valvula 350 mm / borboleta
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão ()
ponto 14 EDA14
"Guiomar de novaes"
Tubulação 200 mm
Valvula 150 mm /
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
.JPG)
Obs. o ponto se localiza proximo a uma estaçao de tratamento de agua da cedae
ponto 15 EDA15
"Via 4"
Tubulação 300 mm
Valvula 250 mm /
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 16 EDA16
Ponto removido
ponto 17 EDA17
"Americas com Tim Lopes"
Tubulação 250 mm
Valvula 200 mm /
Atuador Coester
Sensor(es) de pressao ()
Sensor(es) de vazão (1)
ponto 18 EDA18
"Nova Ipanema"
Tubulação 250 mm
Valvula 200 mm /
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 19 EDA19
"Riviera Del Fiori"
Tubulação 300 mm
Valvula 200 mm / fluxo
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão ()
ponto 20 EDA20
"Bosque da Barra"
Tubulação 250 mm
Valvula 200 mm / fluxo
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 21 EDA21
"Novo Leblon"
Tubulação 250 mm
Valvula 200 mm / fluxo
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 22 EDA22
"Santa Monica"
Tubulação 250 mm
Valvula 200 mm /
Atuador
Sensor(es) de pressao ()
Sensor(es) de vazão ()
ponto 23 EDA23
"Mundo Novo"
Tubulação 100 mm
Valvula 100 mm / fluxo
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (2)
ponto 24 EDA24
"Alfa Barra (direita)"
Tubulação 400 mm
Valvula 300 mm /
Atuador Coester
Sensor(es) de pressao ()
Sensor(es) de vazão ()
ponto 25 EDA25
"Alfa barra (esquerda)"
Tubulação 200 mm
Valvula 150 mm / fluxo
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 26 EDA26
"Pedra de Itauna"
Tubulação 200 mm
Valvula 150 mm / fluxo
Atuador Coester
Sensor(es) de pressao ()
Sensor(es) de vazão (1)
ponto 27 EDA27
"Peninsula"
Tubulação 500 mm
Valvula 350 mm /
Atuador Coester
Sensor(es) de pressao ()
Sensor(es) de vazão ()
ponto 28 EDA28

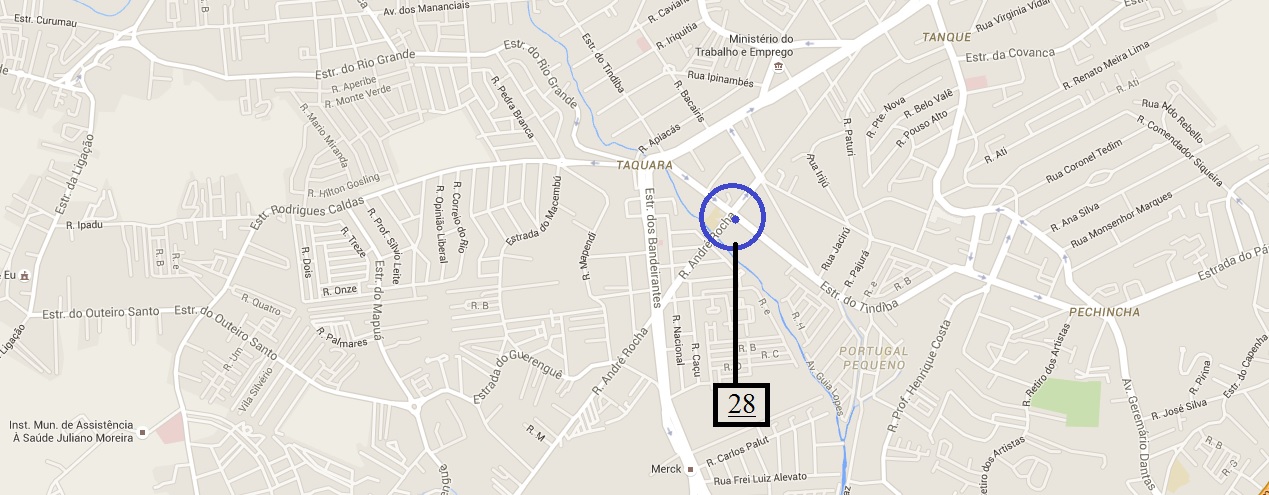

"Tindiba"
Tubulação 300 mm
Valvula 300 mm / borboleta
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)

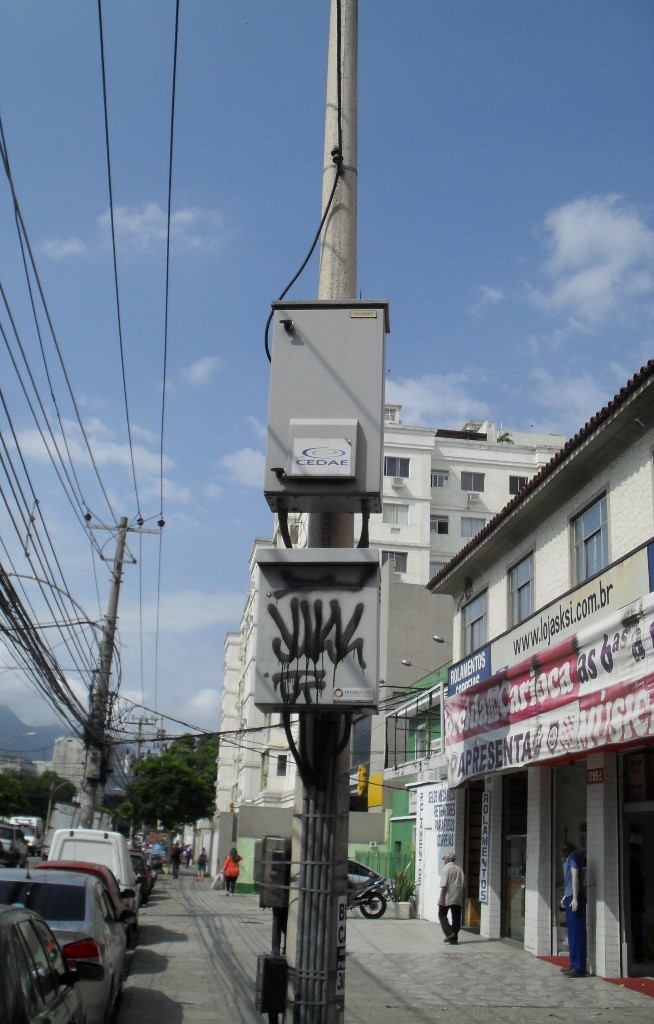

ponto 29 EDA29
"Benvindo de Novaes"
Tubulação 300 mm
Valvula 300 mm /
Atuador Coester
Sensor(es) de pressao ()
Sensor(es) de vazão ()
ponto 30 EDA30

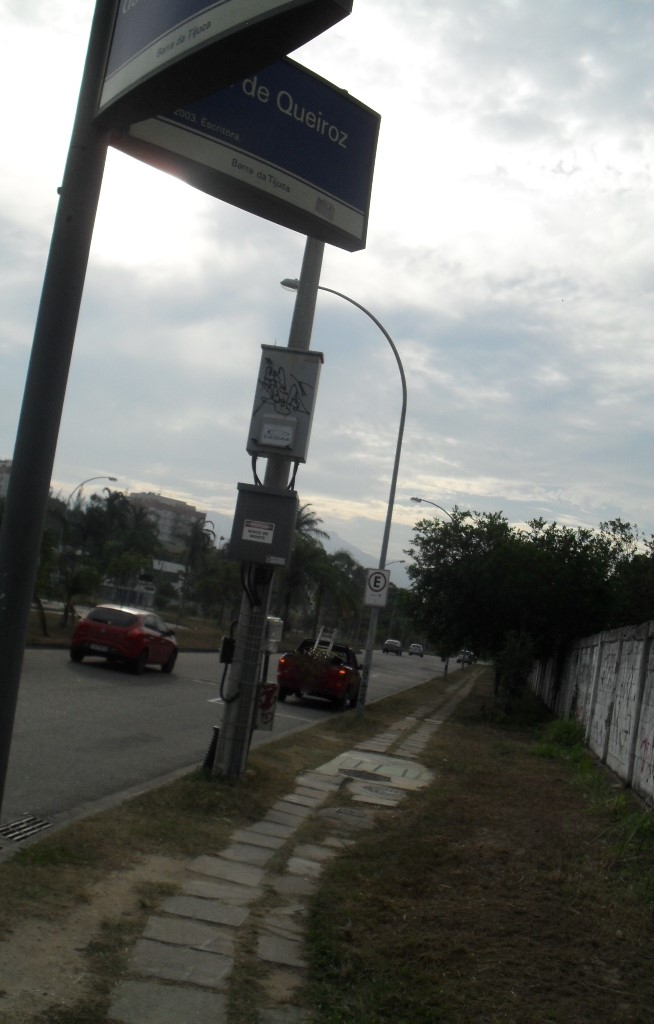

"Rachel de Queiroz"
Tubulação 200 mm
Valvula 200 mm /
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 31 EDA31
"Mena barreto"
este ponto mede pressao em 3 pontos que alimentam a zona sul do rio de janeiro , ele e reproduzido tambem no centro de controle da Gávea
A)Tubulação xxx mm
Sensor(es) de pressao (1)
remota de comunicação Itech-24
B)Tubulação xxx mm
Sensor(es) de pressao (1)
remota de comunicação Itech-24
C)Tubulação xxx mm
Sensor(es) de pressao (1)
remota de comunicação Itech-24
ponto 32 EDA32
(os pontos "cidade jardim 1"
e ""cidade jardim 2"
" compartilham a mesma central)
"cidade jardim 1"
Tubulação 400 mm
Valvula 400 mm / borboleta
Atuador Bernard
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 33 EDA33
(os pontos "cidade jardim 1"
e ""cidade jardim 2"
" compartilham a mesma central)
"cidade jardim 2"
Tubulação 500 mm
Valvula 500 mm / borboleta
Atuador Bernard
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
ponto 34 EDA34
"Shopping metropolitano"
Tubulação 400 mm
Sensor(es) de pressao (1)
Sensor(es) de vazão (1)
ponto 35 EDA35
"Barra Family"
Tubulação 400 mm
Valvula 400 mm / borboleta
Atuador Coester
Sensor(es) de pressao (2)
Sensor(es) de vazão (1)
